Radiateur

Rôle: Évacuer la chaleur "récupérée au contact des cylindres" par l'intermédiaire de l'eau en circulation.
Description:





Différents types de radiateurs:


Les radiateurs à nids d'abeilles: Leurs tubes horizontaux, traversés par l'air, ménagent entre eux les passages d'eau, la surface de refroidissement est très importante. Ils sont peu utilisés à cause de leur prix de revient élevé

Les radiateurs tubulaires:



Ils peuvent être réalisés à l'aide de tubes plats ou de tubes ronds qui sont placés verticalement et dans lesquels circule l'eau.
Ils est possible de trouver;
soit des ailettes perpendiculaires aux tubes,
soit des intercalaires en accordéon placés entre les tubes

Thermostat à double effet:

Rôle: "Tout en interdisant un passage de l'eau par le radiateur, il permet une circulation d'eau entre le carter cylindres et la culasse, ce qui accélère la mise en température de l'eau"

Description - fonctionnement:



A froid

A chaud

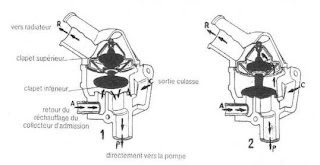

La cire est rétractée, le clapet supérieur est fermé interdisant le passage de l'eau vers le radiateur. Le clapet inférieur est ouvert l'eau venant de la culasse ( et du réchauffage du collecteur d'admission) peut aller vers la pompe et repartir vers le moteur.
IL Y A CIRCULATION D'EAU

La cire est dilatée, le clapet supérieur est ouvert et le clapet inférieur est fermé, l'eau venant de la culasse est obligé de passer par le radiateur, tandis qu'il n'y a plus de circulation dans le réchauffage du collecteur d'admission


La Soupape:

Description:
Elle comporte 2 clapets et est située dans le bouchon du vase d'expansion

Fonctionnement:


Quand l'eau chauffe:

Quand l'eau refroidit:

Elle augmente de volume, une partie de l'eau du radiateur vient remplir le vase, la pression de l'air comprise dans le vase au dessus de l'eau augmente,à partir d'une certaine pression ( 0,8 à 1,2 bar) le clapet de pression s'ouvre pour stabiliser la pression dans le vase à la valeur maxi Son volume diminue, et une partie de l'eau quitte le vase pour retourner au radiateur, la pression de l'air chute dans le vase et si elle devient trop faible , il se crée une dépression.Le clapet s'ouvre laissant pénétrer dans le vase une certaine quantité d'air nécessaire pour obtenir une pression mini

Thermostat à simple effet:

Rôle: " Autoriser ou interdire pour certaines valeurs de la température, le passage de l'eau dans le radiateur"

Description - fonctionnement:

A froid A chaud
Tant que la température de l'eau est faible, la cire est rétractée et le ressort repousse le clapet qui est maintenu fermé
IL N'Y A PAS CIRCULATION D'EAU
Lorsque l'eau atteint une température déterminée, la cire de la capsule se dilate, la tige de poussée est déplacée et entraîne l'ouverture du clapet
L'EAU PEUT CIRCULER VERS RADIATEUR

Emplacement (sauf cas particulier):

Principe de fonctionnement:
