Injection (moteur)

L'injection (moteur) est un dispositif d'alimentation des moteurs à combustion, permettant d'acheminer le mélange air-essence dans la chambre de combustion directement ou un peu en amont. Préféré au carburateur afin d'améliorer le rendement moteur, l'injection fut à l'origine mécanique puis améliorée par l'électronique en utilisant un calculateur électronique.



















Évolution




Le coût, l'efficacité et le bruit de fonctionnement générés limitaient les premiers systèmes à être installés uniquement sur les poids lourds. En 1987, Fiat réussit cependant à réaliser une injection directe qui résolvait ces problème et implanta la nouvelle technologie dans sa Fiat Croma turbo-diesel, une automobile de série qui fut ainsi la plus performante du segment. Fort de ce succès, l'allemand Bosch acheta la technologie pour permettre à Volkswagen de développer la gamme TDI, laquelle allait faire de lui le champion européen du diesel et lui donner les moyens financiers

d'acquérir plusieurs de ses petits concurrents (Seat, Skoda). Sur les diesels d'abord, c'est la firme japonaise Mitsubishi qui fut la première à adapter la technologie aux moteurs essence. Son idée était que l'injection directe permettait une bien plus grande précision dans la vitesse, l'orientation, la force et la pression avec laquelle le mélange air-essence entre dans la chambre de combustion, il devenait possible de faire fonctionner le moteur en mélange pauvre. Apparue en 1997 sur la Mitsubishi Carisma GDI, cette technologie autorise en effet un dosage plus précis du carburant, une augmentation du taux de compression ainsi qu'une meilleure résistance au phénomène de cliquetis.

C'est pour améliorer le rendement de ses mécaniques que Volkswagen & Audi ont beaucoup investi dans l'injection directe sur le moteur essence, en le nommant FSI, espérant avec cela refaire le coup marketing du TDI. L'injection directe est désormais associée à une électronique de contrôle octroyant une plus grande sobriété et de meilleures performances.

Injection électronique En 1967, l'injection électronique remplace l'injection mécanique dans le but d'améliorer le rendement moteur, grâce à un calculateur électronique. Ce dernier décide de la durée l'injection, et donc la quantité de carburant injectée, pour doser parfaitement ou presque le mélange air/essence. Le rapport théorique idéal air/essence pour le moteur à explosion est de 14,7:1 soit 14,7 parts d'air pour 1 part de carburant. On parle alors de mélange stœchiométrique. En pratique, pour obtenir une combustion idéale et ainsi permettre une économie de carburant, on brûle une proportion air/essence d'environ 18:1.

La gestion de l'injection se fait à l'aide d'un E.C.U.(Electronic Control Unit) qui reçoit les informations des capteurs (sondes) tels que enfoncement de la pédale d'accélérateur, température du moteur, de l'air, le taux d'oxygène, etc. A partir de ces informations, il agit sur des actionneurs (injecteurs, volets d'admission d'air...).

Avantages - Inconvénients

Consommation

La consommation de carburant, avec l'utilisation de système à injection, diminue en raison de l'amélioration de la précision de la carburation et de la réduction des pertes de charge (plus de venturi).

L'injection directe essence est intéressante car elle permet d'avoir des charges beaucoup plus stratifiées que dans les moteurs à essence classiques. Cette stratification peut être provoquée par un début d'injection tardive durant la phase de compression ou bien par le dessin de l'injecteur combiné à l'aérodynamique du cylindre. L'utilisation de charges stratifiées permet ainsi de réduire la quantité de fuel nécessaire à la combustion ce qui entraîne une baisse de la consommation. Néanmoins, l'injection directe essence pose des problèmes de pollution.

Efficacité

Les variations de puissance que subit le moteur sont contrôlées par la quantité de fuel injecté. Comme le mélange n'a pas nécessairement une richesse proche de 1, la quantité d'air injecté à chaque phase d'admission peut rester constante. Un avantage de l'injection directe apparaît ici : le papillon présent dans la tubulure d'admission et destiné à réguler la quantité d'air admise devient superflu.

L'absence de papillon réduit les pertes de charges. De plus, un moteur à charge stratifiée et sans papillon produit la même quantité d'énergie qu'un moteur classique mais avec une plus grande masse de gaz. Ceci entraîne une augmentation de température moins importante et donc des pertes thermiques plus faibles.

Pollution

Les systèmes à injection permettent de réaliser un dosage plus précis et permettent de diminuer la présence de produits toxiques et polluants dans les gaz d'échappement. Les émissions de CO2 des moteurs essence sont généralement excessives. Comme les moteurs Diesel, ces moteurs produisent des particules à cause des différences de tailles de gouttelettes que contient le spray. En effet, les plus grosses gouttelettes présentes dans le cylindre n'ont pas le temps de s'évaporer et ne sont donc que partiellement brûlées. L'injection permet d'homogénéiser le mélange limitant ainsi l'effet cité ci dessus.

Dans les moteurs à injection directe essence, la température locale des zones de réaction est élevée. La production de NOx y est importante. Par conséquent, la production des oxydes d'azote des moteurs de ce type sans système de re-circulation des gaz brûlés est semblable à celle des moteurs à essence classiques.

Complexité

Ce type de système comporte un inconvénient majeur : sa complexité. A faible charge, les moteurs fonctionnent en injectant peu de fuel tard pendant la phase de compression et en maintenant le nuage d'essence séparé de la majorité de l'air. Le contrôle de l'écoulement de l'air dans le cylindre et l'optimisation de la forme de l'injecteur nécessité alors une étude préalable. Lorsque la charge augmente, le début de l'injection se fait de plus en plus tôt durant la phase admission et le fuel se mélange de plus en plus avec l'air présent dans le cylindre jusqu'à obtenir une charge homogène à pleine charge. Le fait que le nuage d'essence n'occupe ni le même volume ni la même place dans le cylindre alors que la bougie d'allumage reste fixe, pose de nombreux problèmes

Principe

Caractéristiques propres

Diesel

Dans les moteurs Diesel, la qualité de la combustion dépendra de la pulvérisation du carburant et de l'homogénéité du mélange. Les moteurs devront être équipés de systèmes d'injection capables de réaliser le mélange air carburant ensemble et sous des pressions élevées. le moteur diesel fonctionne en effet par auto-allumage : l'allumage du mélange de fait spontanément en raison de la température élevée de l'air et des rapports volumétriques très élevés (de 16:1 à 22:1).

Le diagramme de Clapeyron d'un cycle théorique thermodynamique du moteur diesel prévoit une combustion à pression constante, assurée par le fait que le combustible est injecté progressivement et brûle au fur et à mesure de son introduction dans la chambre de combustion. Dans la réalité cependant, la combustion ne peut s'effectuer à pression constante, en raison du délai d'inflammation. Le carburant s'accumule lors de son injection augmentant la pression. On peut le réduire en donnant au jet une forte capacité de pénétration et en augmentant la turbulence.

Un jet puissant permet aux gouttelettes traversant l'air d'atteindre des températures suffisantes pour que l'évaporation se réalise et la turbulence) évite que les gaz brûlés séjournent à proximité de l'injecteur, empêchant le mélange de l'oxygène et le carburant.

Essence

L'allumage dans les moteur essence se fait par l'intermédiaire d'une bougie d'allumage qui provoque une étincelle et enflamme le mélange. Ce principe d'allumage nécessite donc une grande homogénéité du mélange au moment où l'étincelle se produit. Le mélange avec l'air est réalisé à l'extérieur de la chambre de combustion, en amont de la soupape d'admission.

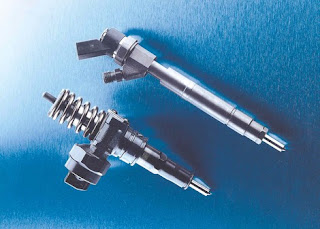

Injections

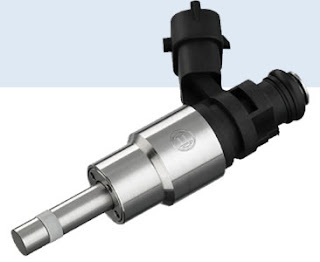

Schéma d'un injecteur

Injection pneumatique

L'injection pneumatique, qui n'est actuellement plus utilisée, est basée sur le principe de propulsion du carburant par l'intermédiaire d'air comprimé. L'ensemble se compose d'une pompe à combustible, qui règle le débit d'un compresseur d'air et d'un injecteur-pulvérisateur. Son fonctionnement se divise en 2 étapes : la pompe dose dans un premier temps le combustible et l'envoie à l'injecteur puis dans un second temps, l'aiguille de ce dernier se soulève, le carburant est injecté dans le cylindre et pulvérisé par l'air sous pression engendré par le compresseur.

Injection mécanique

Dans l'injection mécanique, le combustible est injecté et pulvérisé sous l'action de la pression hydraulique : une pompe fournit jusqu'à 1 000 kg/cm2 de pression pour la pulvérisation. Les injecteurs peuvent être du type à buse ouverte ou à aiguille, celle-ci s'ouvrant automatiquement sous la pression du combustible.

Les pompes, compte tenu des fortes pressions qu'elles doivent supporter, sont de type volumétrique, à pistons axiaux ou plongeants. Le dosage du combustible est obtenu par reflux, durant la phase de compression du piston, de la fraction excédentaire dans l'enceinte d'aspiration (pompes à soupape de reflux). Un autre système de dosage, largement utilisé (surtout sur les diesels rapides), prévoit une variation du reflux, obtenue par la rotation du piston, provoquée automatiquement par le régulateur.

Injection indirecte

L'essence est pulvérisée dans la tubulure d'admission et le mélange se forme donc en amont de la soupape d'admission. Les moteurs des voitures de série sont en grande partie alimentés par des carburateurs. Mais, à partir de 1960, on assiste aux progrès de l'injection notamment avec l'injection mécanique Kugelfischer qui a équipé de nombreuses voitures , notamment les 404 coupé et BMW2002 Tii... La tendance commence par s'affirmer sur les voitures de sport, où les hauts rendements exigés imposent l'élimination des insuffisances de carburation constatées par moment avec les carburateurs, du fait que le niveau de la cuve ne demeure pas constant, en particulier dans les courbes et les virages.

Injection directe

L'injection directe est une technologie utilisée dans les moteurs à combustion interne. Elle consiste à diffuser le carburant directement dans la chambre de combustion plutôt qu'en amont dans la tubulure d'admission pour les moteurs à allumage commandé, ou dans une préchambre pour les moteurs diesel. L'injection directe est apparue en grande série tout d'abord sur les moteurs diesel. Elle est aujourd'hui très répandue sur ce type de motorisation.

Les systèmes d'injection directe diesel ou essence utilisent largement l'électronique pour piloter la quantité de carburant introduite dans la chambre de combustion. L'injection directe apporte une économie de carburant en n'injectant le carburant qu'aux endroits où la combustion aura une efficacité maximale.

En pratique, l'économie ne se passe que pour un moteur en charge partielle. Dans ces conditions, le carburant est injecté de façon à obtenir un mélange idéalement riche (stœchiométrique) dans un volume où l'utilité est optimale, et se trouve en mélange pauvre dans le reste du cylindre. L'obtention de la forme idéale est favorisée par une pression intérieure supérieure à la pression atmosphérique, d'où la généralisation de l'utilisation conjointe d'un système de compression de gaz à l'admission et de l'injection directe. Cette combinaison n'a pas le même succès sur les moteurs à allumage commandé, en raison du besoin de gérer en sus des émissions de NOx.

Injection groupée















L'injection groupée : le moteur possède un ou plusieurs injecteurs qui fonctionnent tous ensemble. Il y a une injection par tour de vilebrequin. Le but est de préparer un mélange combustible dans les tubulures d'admission. Finalement, ce système fonctionne comme un carburateur (le mélange admis dans le cylindre est prêt à brûler) mais le dosage est plus précis (dosage entre air et carburant) permettant ainsi l'utilisation d'un catalyseur. La vaporisation de l'essence se fait au contact des tubulures d'admission qui sont chaudes (circulation d'eau de réfrigération et/ou contact avec la culasse) quand le moteur est en fonctionnement normal. L'injecteur ou les injecteurs sont présents sur les tubulures d'admission mais éloignés de la culasse. Les tubulures d'admission sont longues étant donné que le volume contenu dans la tubulure d'un cylindre doit correspondre au volume total du cylindre.

Injection séquentielle

L'injection séquentielle : il y a, dans ce cas, autant d'injecteurs que de cylindres, les injecteurs se trouvent souvent sur la culasse ou tout près. Les conduits d'admission sont courbes. Les injecteurs sont commandés individuellement par l'ECU. Un injecteur crache au moment où la bougie de son cylindre produit son étincelle. La soupape d'admission est donc fermée. L'essence injectée se vaporise au contact de la culasse créant une atmosphère très riche. Pendant ce temps, le cycle du cylindre se poursuit (laissant donc suffisamment de temps pour bien vaporiser le carburant). Quand la soupape d'admission s'ouvre, le bouchon de vapeur d'essence est aspiré dans le cylindre et, à la suite, de l'air. Comme la tubulure d'admission est courbe, il y a un mouvement circulaire qui se crée dans la cylindre permettant la fin de la préparation du mélange, entre l'air et la vapeur d'essence, qui sera enflammé par la bougie le moment venu

Dosage

Quantité de combustible


















La quantité de combustible à injecter par cycle dépend de l'angle d'ouverture du papillon et de la vitesse du moteur. A partir des années 1970, les dispositifs électroniques sont préférés aux systèmes mécaniques. Ils sont constitués par une série de circuits électroniques qui traitent les signaux provenant des dispositifs sensibles enregistrant les conditions de fonctionnement du moteur et des autres dispositifs de correction, sensibles aux conditions extérieures et aux phases transitoires de chauffage du moteur. Chaque cylindre est équipé d'un interrupteur électrique logé au voisinage de la soupape d'admission.

Le testeur, qui relève le stade d'évolution de chaque cylindres du moteur afin d'obtenir que l'ouverture des différents injecteurs électroniques se produise selon une séquence déterminée, est capitale dans ce genre de système. L'essence est maintenue à pression constante par le régulateur de pression, passe dans le conduit d'admission du moteur à travers l'orifice de l'injecteur qu'une commande électromagnétique découvre le temps déterminé par un dispositif électronique.

Régime moteur

Le régime du moteur détermine l'unité de temps pour la fréquence des injections. Cette information est donnée généralement par le capteur PMH (Point Mort Haut). Deux types de capteurs PMH sont employés.

Capteur inductif

Le capteur inductif est constitué d'une bobine enroulée autour d'un aimant. Ce capteur est placé devant une cible, placée généralement sur la couronne du volant moteur, constituée de dents et de trous. Le PMH est repéré sur cette couronne par l'absence de deux dents. Par l'effet d'induction, l'apparition de dents et de trous face à l'aimant produit dans le bobinage du capteur une tension alternative sinusoïdale. Lorsque le point de PMH de la cible passe devant l'aimant, le signal crée une vague particulière. Les avantages de ce type de capteur sont qu'il est peu coûteux, et ne nécessite pas d'alimentation. Les inconvénients sont la présence de parasites importants sur le signal et le manque de précision à faible vitesse, puisque l'amplitude de la tension augmente avec le régime.

Capteur à effet Hall
Le capteur à effet Hall est plus élaboré. Il est muni d'une plaquette de Hall, d'un circuit électronique et d'un aimant permanent . Cette plaquette alimentée par le circuit est traversée perpendiculairement par le champ magnétique de l'aimant. Lorsqu'une dent se présente devant la plaquette, les électrons la parcourant sont déviés par la variation du champ magnétique, et créent une tension de l'ordre de quelques millivolts. Le circuit amplifie et transforme ce signal en un signal carré directement exploitable par le calculateur. L'amplitude de la tension de sortie est constante à tout régime, ce qui lui permet de fonctionner avec de faibles vitesses de rotation, et d'être plus précis que le capteur inductif et moins sensible aux parasites. Il est ainsi plus coûteux que le capteur inductif
